石墨制品加工中心分中的技术要点,操作工必须要掌握的

发布时间:2020-07-11 点击次数:2311

今天要讲到的就是石墨制品加工中心如何分中?对刀和分中是紧密相连的。首先我们先要明白几个概念。

CNC加工中心



1.什么是相对坐标系?

相对坐标系自己可以随时设置。可以清零等。主要方便计算使用。

2.什么是工件坐标系?

工件坐标系就是加工产品时所用的坐标系。

3.什么是机床坐标系?

机床坐标系是机床固定的坐标系。

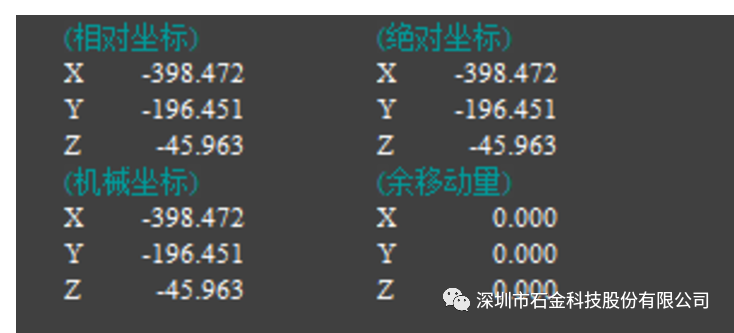

石墨制品坐标系

对刀和分中其实就是建立工件坐标,和机床坐标系的统一。

下面我们来说一下具体步骤。

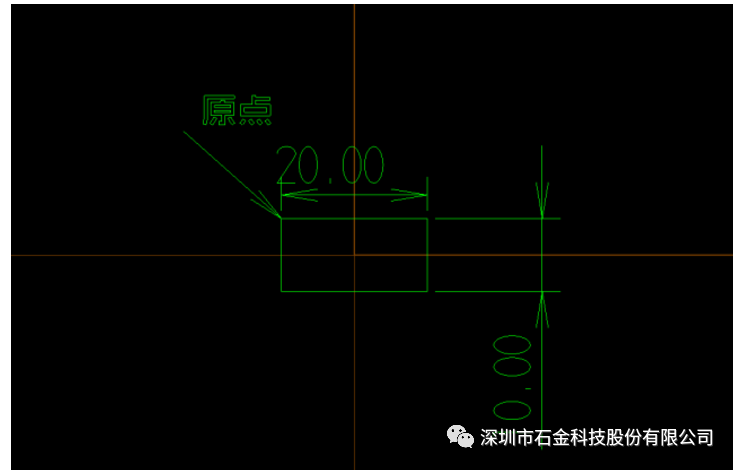

假设有一个长方体工件长20mm宽10mm

石墨制品图纸



编程零点是左上角。那么我们如何分中呢?

首先在机床主轴上面装上分中棒如下图所示

石墨零件

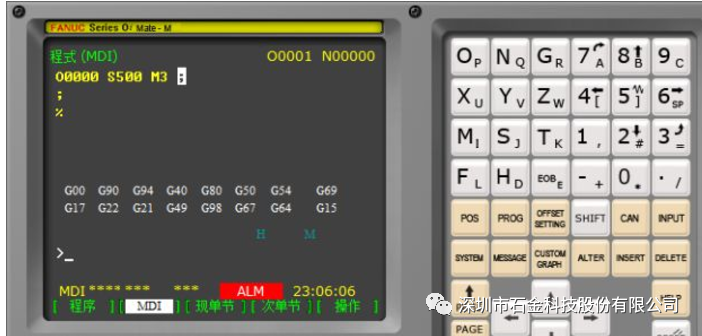

Mdi录入模式下输入指令S500M03。然后按循环启动

石墨制品加工中心面板


主轴转速500转。这样转动分中棒的速度比较合适。太快容易损坏分中棒,太慢没效果。

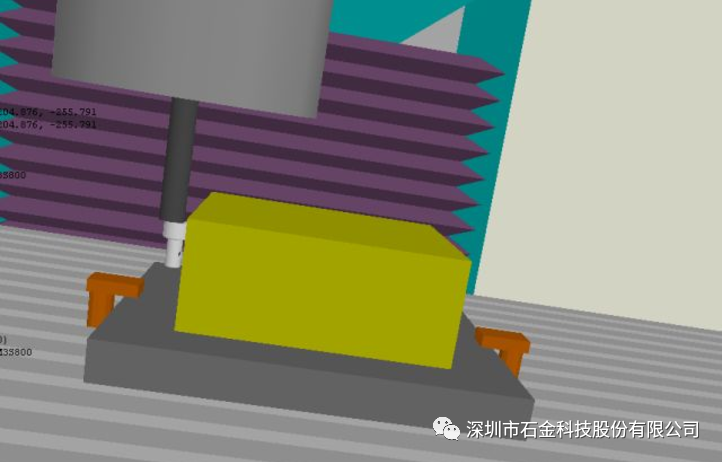

然后使用手轮从下图位置慢慢接近工件。

石墨制品加工中心分中

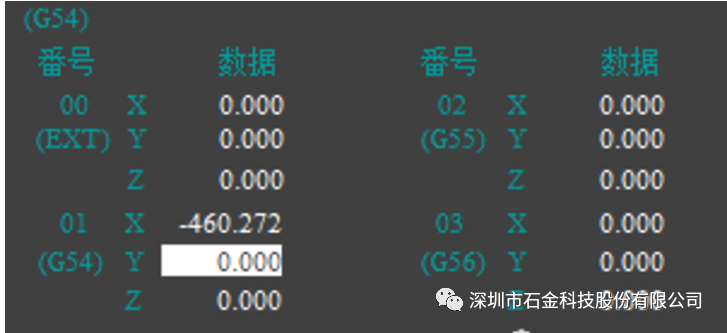

差不多碰到工件时改小手轮的进给,一丝一丝来。至使分中棒恰好离心为止。然后相对坐标归零。正方向移动5mm。记录此时的机械坐标。然后输入到g54里面。此时X轴的坐标就对好了。

x-460.272

石墨制品加工中心参数调整

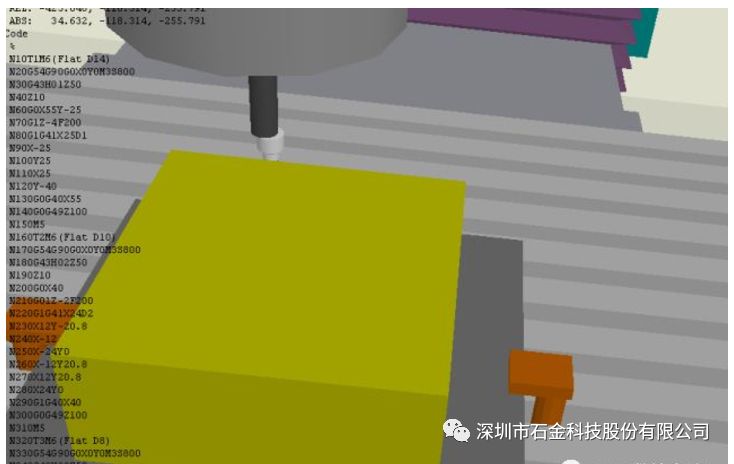

接下来需要Y轴方向的零点。

石墨制品加工中心参数调整

从上图位置差不多的地方,慢慢靠近下面工件,然后减小手轮进给,恰好在分中棒分开始,相对坐标Y归零,然后记录下此时的机械坐标输入到G54里面。当热也可按Y0测量,这样就快速输入机械坐标了。

石墨制品加工机械坐标


石墨制品加工中心参数调整Y


结合前面的对刀基本上常用的操作就好了。当然中心也可能在长方体中间,原理是一样的。便于初学者学会所以采用左上角为零点。不知道小伙伴学会了没有?
